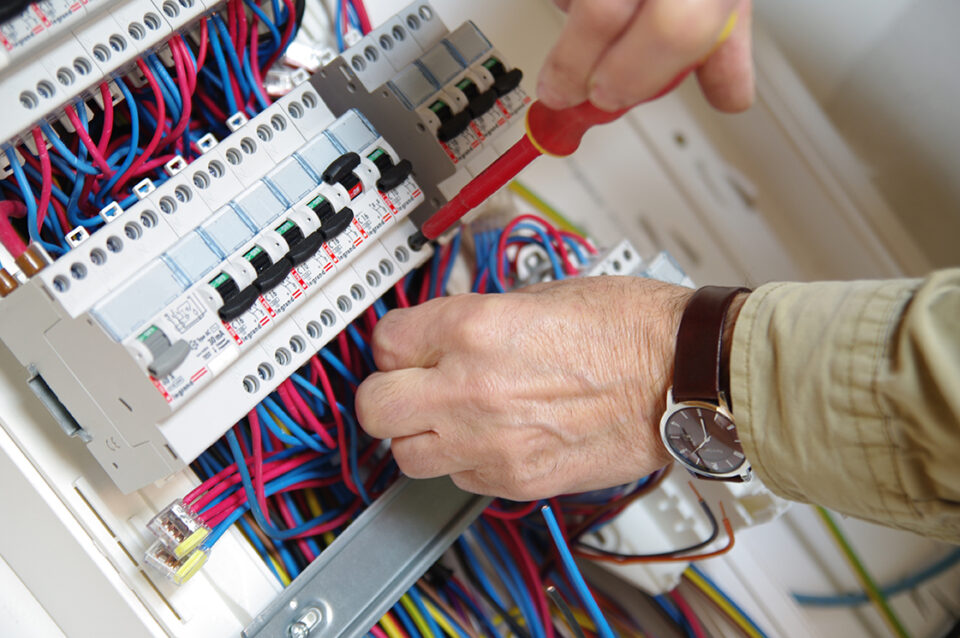

électricien montant un tableau électrique

Découvrez les différents modules du tableau électrique et leurs fonctions essentielles

Découvrez les secrets bien gardés du tableau électrique ! Les modules qui le composent sont les véritables héros de votre installation électrique résidentielle. Chacun d’entre eux remplit une fonction essentielle pour assurer le bon fonctionnement de votre système électrique. Que vous soyez novice ou bricoleur expérimenté, il est important de comprendre ces différents modules pour optimiser la performance et la sécurité de votre installation. Parmi eux, on retrouve le disjoncteur principal, le disjoncteur différentiel, les disjoncteurs divisionnaires et bien d’autres encore. Vous êtes curieux d’en savoir plus ? Restez branchés, nous allons vous dévoiler tous leurs secrets dans cet article captivant !

Les différents composants du tableau électrique et leur rôle

Les modules du tableau électrique sont des composants importants qui ont pour fonction de contrôler l’alimentation électrique. Les principaux composants du tableau électrique sont les disjoncteurs, les interrupteurs différentiels et les coupe-circuits. Les disjoncteurs sont conçus pour gérer le flux d’énergie et protéger le système en cas de surcharge ou de court-circuit. Un disjoncteur peut être installé avant, entre ou après les appareils électriques. Les interrupteurs différentiels sont conçus pour couper l’alimentation électrique en cas de fuite ou de surintensité et offrent une protection supplémentaire contre les décharges électriques. Pour réguler la charge et détecter tout défaut, on utilise des coupe-circuits. Dans certains cas, ce sont des fusibles qui font office de coupe-circuit et on les trouve principalement dans les installations anciennes.

Le disjoncteur principal : garant de la sécurité électrique

Le tableau électrique est composé de plusieurs modules qui ont des fonctions différentes. Chacun d’entre eux joue un rôle important dans le dispositif électrique. Le disjoncteur principal est garant de la sécurité électrique. Il protège les circuits de l’installation et ses utilisateurs en coupant le courant lorsqu’une surcharge se produit. La plupart du temps, il est installé en haut du tableau et est facilement accessible pour son entretien ou sa réparation.

Il existe différents types de disjoncteurs principaux pour couvrir une large gamme de tensions et de courants. Ils peuvent être à basse tension (BT) ou à haute tension (HT) et sont conçus pour être résistants aux décharges électriques. De plus, certains dispositifs spéciaux, tels que les disjoncteurs thermomagnétiques et les disjoncteurs à variation automatique, peuvent améliorer la protection des circuits et des utilisateurs.

Le choix du bon disjoncteur principal dépendra des besoins en termes de sécurité et de puissance de l’installation. Un professionnel qualifié connaît bien ces produits et saura vous orienter vers le meilleur modèle pour votre installation.

Les disjoncteurs divisionnaires : protéger les circuits spécifiques

Les disjoncteurs divisionnaires sont un type de module du tableau électrique qui permet de protéger des circuits spécifiques. C’est l’accessoire idéal pour assurer la sûreté et la sécurité des installations électriques. Ces dispositifs sont responsables de coupures rapides des alimentations en cas de surcharge afin d’empêcher les courts-circuits et éviter les catastrophes. Les disjoncteurs divisionnaires possèdent une fonction supplémentaire par rapport aux autres modules électriques. En plus de protéger le tableau électrique en entier, ils permettent de protéger chaque circuit individuellement.Grâce à cette capacité, les disjoncteurs divisionnaires offrent une protection supplémentaire contre les surcharges et les courts-circuits. De plus, ils sont faciles à installer et peuvent être ajoutés à tout type de tableau électrique sans aucun problème. D’autre part, ces appareils sont conçus pour être réinitialisés à la main après un incident, ce qui signifie que vous n’avez pas besoin d’un technicien qualifié pour les remettre en marche.

Les interrupteurs différentiels : détecter les fuites de courant

Les interrupteurs différentiels sont un type très important de module du tableau électrique. Ils sont utiles pour détecter les fuites de courant. En effet, ils surveillent la puissance et la tension de l’installation électrique et déclenchent une action de protection en cas de problème. Cette protection est mise en place grâce à leur action différentielle qui compare l’intensité entrante et sortante du circuit électrique. Lorsque la valeur différentielle dépasse une certaine limite, la protection est activée et coupe l’alimentation électrique.

Un autre type de module du tableau électrique est le disjoncteur magnétothermique. Son rôle principal est d’éviter les courts-circuits ou les surcharges électriques par la déconnexion automatique des circuits en cas de problème. Il s’agit d’un dispositif thermomagnétique qui détecte la chaleur produite par le passage excessif du courant. Son action se fait généralement en quelques millisecondes, ce qui permet de prévenir tout risque ou danger potentiel.

Un autre module important est le diffuseur lumineux. Il sert à réguler la quantité de lumière qui entre dans une pièce et donc à contrôler le niveau d’éclairage souhaité par l’utilisateur. Il peut être utilisé pour créer divers effets lumineux et ambiances selon les besoins des utilisateurs.

Les porte-fusibles : protéger contre les courts-circuits et les surcharges

Les porte-fusibles sont l’un des principaux modules qui composent un tableau électrique. Ils sont indispensables pour protéger contre les cours-circuits et les surcharges. En effet, ils préviennent des risques d’incendie en limitant ou en interrompant le passage de courant. Par conséquent, ils jouent un rôle fondamental dans la sécurité des bâtiments.

Un porte-fusible se compose d’une partie à contacter qui peut être une simple borne ou un cylindre, et d’une partie fusible à l’intérieur duquel est placée un fusible avec un élément fondu. Les fusibles sont disponibles en différentes tailles et puissances, et offrent des protections pour les surcharges et les courts-circuits entre 0,5 et 63 A.

Les différents types de porte-fusibles offerts peuvent être divisés par tension utilisée (dans des installations domestiques ou industrielles) et par type d’isolation (ex.: porte-fusibles à bornes à vis ou à bornes rapides). Chacun de ces types de porte-fusibles a ses propres caractéristiques techniques et selon la tension et le type d’installation, certains peuvent être plus appropriés que d’autres.

Le contacteur jour/nuit : optimiser la consommation d’énergie

Le contacteur jour/nuit est un module électrique qui permet de réguler la consommation d’énergie de certains appareils, en mettant ceux-ci en veille pendant les heures où ils ne sont pas nécessaires. Il est donc essentiel pour une utilisation optimale des ressources énergétiques. Il est installé dans le tableau électrique, et fonctionne en faisant varier le courant électrique qui alimente les appareils dont il est connecté.

Le tableau électrique est composé de différents modules. Parmi ceux-ci, on trouve notamment le disjoncteur, qui assure la sécurité en coupant automatiquement l’alimentation en cas de court-circuit. On trouve aussi le différentiel, qui protège contre les risques électriques, et le sectionneur, qui préserve des surcharges et des décharges. Des modules tel que le télérupteur et la minuterie peuvent également être intégrés pour contrôler l’allumage et l’extinction des appareils.

Le contacteur jour/nuit est le module idéal pour réduire les consommations inutiles d’energie tout en assurant un bon confort d’utilisation. Il peut être contrôlé par des dispositifs externes comme une horloge programmable ou une télécommande infrarouge, ce qui permet un réglage plus pratique et précis de l’allumage et de l’extinction des appareils. En somme, il permet à la fois de réduire sa facture d’energie et d’aménager son tableau électrique selon ses besoins.

Le compteur électrique : mesurer la consommation d’électricité

Les modules du tableau électrique sont indispensables pour garantir une consommation d’électricité optimale et sécurisée. Ils sont responsables de contrôler et mesurer la quantité d’électricité consommée. Les principaux types de modules électriques qui peuvent être trouvés dans un tableau électrique sont le disjoncteur, le compteur, la boîte de dérivation et les appareillages de protection.

Le disjoncteur, selon son type, est prévu pour protéger des courts-circuits et des surcharges. Il permet d’interrompre immédiatement le circuit lorsqu’il est activé par un surcharge ou un court-circuit. Celui-ci s’active automatiquement si la charge devient trop importante et redonne l’alimentation lorsque celle-ci revient à la normale.

Le compteur, quant à lui, est un dispositif qui permet de mesurer avec précision la consommation électrique d’un logement. Un compteur possède habituellement deux cadrans qui indiquent respectivement les kilowatts et kilowattheures consommés. Une fois installé, vous pouvez comparer vos données et ainsi réduire votre consommation d’électricité.

Les modules de communication : piloter à distance le tableau électrique

Les modules de communication sont des dispositifs indispensables pour piloter à distance le tableau électrique. Ils permettent aux utilisateurs d’accéder et de contrôler leur système électrique, quel que soit leur emplacement. Il existe trois principaux types de modules : ceux qui contrôlent les relais, ceux qui contrôlent des moteurs et ceux qui mesurent une tension ou un courant.

Les modules qui contrôlent les relais sont conçus pour activer ou désactiver des circuits à des fins de sécurité ou d’automatisation. Ils peuvent être utilisés pour allumer et éteindre des lumières, déclencher des alarmes ou activer des systèmes de chauffage. Grâce à ces dispositifs, il est possible d’allumer et d’éteindre des appareils à distance et d’effectuer divers réglages.

Les modules qui contrôlent les moteurs sont spécialement conçus pour piloter et surveiller des moteurs électriques. Ils peuvent être utilisés pour réguler la vitesse d’un moteur, comme un ventilateur ou une pompe, ou pour modifier son sens de rotation. Ces modules peuvent également être utilisés pour surveiller la température du moteur et en arrêter le fonctionnement si nécessaire.

Les modules qui mesurent une tension et un courant permettent aux utilisateurs de contrôler la consommation d’énergie. Ils peuvent surveiller l’utilisation de l’énergie sur une période donnée et fournir des informations essentielles sur la performance des systèmes électriques.

L’horloge programmable: automatiser l’alimentation des appareils

Les modules du tableau électrique sont des composants essentiels qui vous permettent d’automatiser votre alimentation et de gérer l’horloge programmable de votre appareil. Il peut y avoir plusieurs types de modules, et chacun remplit une fonction spécifique. Les principaux types sont le module de délestage, le module différentiel et le module chauffe-eau. Le module de délestage est conçu pour couper automatiquement l’alimentation en cas de surcharge ou d’une panne, tandis que le module différentiel protège contre les courts-circuits et les surintensités. En outre, le module chauffe-eau fournit une alimentation à la résistance chauffante et assure la sécurité et la fiabilité du chauffage.
